وزن پنل خورشیدی استاندارد چقدر است؟ (یک نگاه کلی)

وزن پنل‌ها بسته به ابعاد، کاربرد و تکنولوژی ساخت متفاوت است. اما برای ایجاد یک دید کلی، می‌توان آنها را در دسته های زیر طبقه بندی کرد:

وزن پنل خورشیدی به عوامل زیر بستگی دارد:

وزن پنل خورشیدی به عوامل مختلفی بستگی دارد که در ادامه پارامترهای مهم را به شما ارائه کردیم:

• ابعاد و مساحت پنل
• نوع سلول (مونوکریستال، پلیکریستال، thin-film)
• ضخامت و جنس شیشه
• نوع فریم (آلومینیوم سبک یا فولاد)
• وجود یا عدم وجود فناوری های خاص (مثل bifacial یا half-cut)

چرا وزن پنل خورشیدی یک فاکتور کلیدی است؟

نادیده گرفتن وزن پنل‌ها می‌تواند عواقب جدی به همراه داشته باشد. این فاکتور در چهار حوزه اصلی نقشی حیاتی ایفا می‌کند که باید قبل از خرید پنل های خورشیدی دقت کنید:

1.استحکام سازه: هر متر مربع از سقف شما توانایی تحمل بار محدودی را دارد. مجموع وزن پنل‌ها، سازه های نگهدارنده (براکت‌ها) و وزن احتمالی برف و باد، باری است که به طور دائم بر سقف شما وارد می شود. محاسبات نادرست می تواند به آسیب های جدی به سازه منجر شود.

2.حمل و نقل و لجستیک: پنل‌های سنگین‌تر نیازمند نیروی کار بیشتر و تجهیزات خاص برای جابجایی و انتقال به محل نصب (به ویژه پشت بام‌ها) هستند که این موضوع می‌تواند هزینه پروژه را افزایش دهد.

3.انتخاب صحیح نقاط نصب و براکت‌ها: وزن پنل بطور مستقیم دقیقا تعداد و فاصله نقاط نصب را تعیین می‌کند. براکت یا پایه های نگهدارنده باید توانایی تحمل وزن پنل ها را در برابر نیروی باد و لرزش های احتمالی داشته باشند.

4.ایمنی نصابان: کار با پنل های سنگین در ارتفاع، ریسک بالاتری دارد و نیازمند رعایت پروتکل‌های ایمنی سختگیرانه است.

وزن استراکچر پنل خورشیدی

وزن استراکچر پنل خورشیدی معمولاً بین ۱۰ تا ۲۵ کیلوگرم به‌ازای هر مترمربع است و به جنس، طراحی و نوع پایه بستگی دارد. در سیستم‌های پشت‌بامی، استراکچر معمولاً از آلومینیوم آنودایز یا گالوانیزه گرم ساخته می‌شود تا وزن کم و مقاومت بالا داشته باشد. در طراحی سازه باید وزن کل پنل‌ها، زاویه نصب و میزان باد منطقه در نظر گرفته شود تا فشاری به سقف یا اسکلت ساختمان وارد نشود.

شرکت پرتو آریانا در پروژه‌های خورشیدی خود از استراکچرهای سبک و مقاوم تاییدشده توسط شرکت برق استفاده می‌کند تا هم ایمنی سازه حفظ شود و هم نصب پنل خورشیدی با بازده بالا انجام شود. در صورت نیاز به محاسبه دقیق وزن سازه پنل خورشیدی پشت‌بام و انتخاب نوع مناسب برای ساختمان شما، کارشناسان فنی پرتو آریانا آماده ارائه مشاوره هستند.

ابعاد پنل خورشیدی و تأثیر آن روی وزن

ابعاد پنل خورشیدی رابطه مستقیم با وزن دارد. به طور معمول:

• پنل 60 سلولی، 165 × 99 سانتیمتر
• پنل 72 سلولی، 195 × 99 سانتیمتر
• ضخامت بین 3 تا 5 سانتی‌متر (بسته به شیشه و قاب)هرچه مساحت بیشتر باشد، وزن شیشه و فریم هم بیشتر خواهد شد. یک نکته جالب اینکه برخی برندها با استفاده از شیشه‌های سبکتر و فریم آلومینیوم تقویت شده، وزن را بدون افت مقاومت کاهش می‌دهند. چیزی شبیه فناوری «لپتاپ‌های سبک» در دنیای کامپیوتر است.

ابعاد پنل خورشیدی و وزن پنل خورشیدی استاندارد چقدر است؟

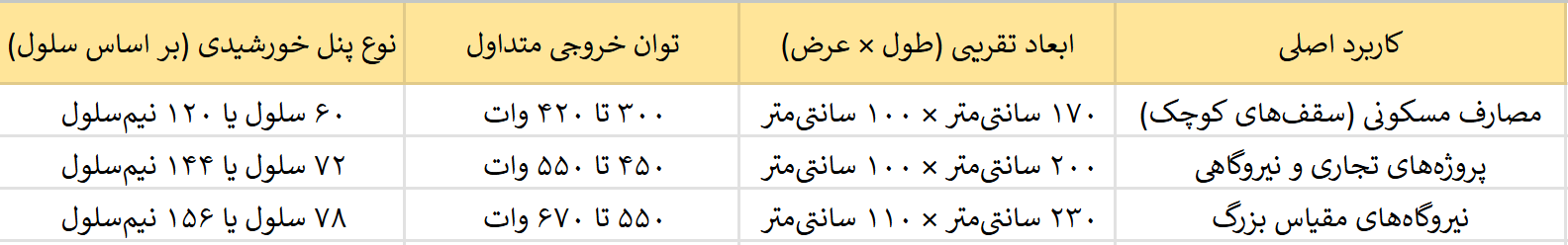

ابعاد فیزیکی یک پنل اولین پارامتری است که هنگام طراحی سیستم باید در نظر گرفته شود، چرا که میزان توان خروجی و فضای مورد نیاز در سقف را تعیین می‌کند. ابعاد ماژول‌ها معمولاً بر اساس تعداد سلول‌ها و سطح فعال ویفرهای سیلیکونی تعیین می‌شود و در دسته‌بندی‌های زیر قرار می‌گیرد:

ضخامت استاندارد اغلب پنل‌های فریم‌دار بین ۳ سانتی‌متر تا ۵ سانتی‌متر اندازه‌گیری می‌شود.

عوامل مؤثر بر وزن و ابعاد پنل خورشیدی

ابعاد نهایی یک ماژول توسط عوامل مهندسی و تکنولوژی‌های ساخت تعریف می‌شود که مستقیماً بر توان خروجی و وزن سیستم خورشیدی تأثیر می‌گذارد. مهم‌ترین عوامل مؤثر بر تعیین ابعاد فیزیکی به شرح زیر هستند:

۱. اندازه و تعداد سلول‌های خورشیدی

اندازه و تعداد ویفرهای سیلیکونی مهم‌ترین عامل تعیین‌کننده ابعاد پنل به شمار می‌آید. در سال‌های اخیر، روند صنعت به سمت استفاده از ویفرهای بزرگ‌تر (مانند ۱۸۲ یا ۲۱۰ میلی‌متر) تغییر کرده است که به صورت مستقیم باعث افزایش مساحت ماژول و در نتیجه افزایش توان خروجی آن تا بالای ۶۰۰ وات می‌شود.

۲. ضخامت فریم و نوع قاب‌بندی

فریم آلومینیومی وظیفه حفاظت از پنل در برابر تنش‌های مکانیکی، باد و برف را بر عهده دارد. ضخامت و استحکام فریم، که معمولاً بین ۳۰ تا ۴۰ میلی‌متر است، در ابعاد نهایی و همچنین وزن پنل مؤثر خواهد بود. پنل‌هایی که از شیشه دوجداره (Glass-Glass) استفاده می‌کنند، معمولاً نیاز به فریم‌های قوی‌تری برای پشتیبانی دارند. در بحث واردات پنل خورشیدی از چین هم اگر فعالیت داشته باشید می دانید که جدیدترین پنلهای خورشیدی در حال ساخت و تولید هستند.

۳. تلورانس ابعادی (Dimensional Tolerance)

تولیدکنندگان پنل‌های خورشیدی ملزم به رعایت استاندارد تلورانس ابعادی هستند که معمولاً در دیتاشیت محصول با عددی مانند ±۲ میلی‌متر مشخص می‌شود. این تلورانس، یکنواختی ابعادی پنل‌ها را در یک پروژه بزرگ تضمین می‌کند تا نصب و اتصال سازه‌های نگهدارنده بدون مشکل انجام شود.

ابعاد پنل خورشیدی و تأثیر آن روی نصب و لجستیک

ابعاد فیزیکی پنل مستقیماً بر جنبه‌های اجرایی، اقتصادی و ایمنی پروژه تأثیر می‌گذارد که باید هنگام برنامه‌ریزی پروژه به آن‌ها توجه شود:

۱. محاسبه فضای سقف و چیدمان بهینه

مهم‌ترین تأثیر ابعاد، در محاسبات اولیه برای تعیین تعداد پنل‌های قابل نصب در فضای محدود سقف مشاهده می‌شود. مهندسان با استفاده از نرم‌افزارهای طراحی، سعی می‌کنند پنل‌ها را به گونه‌ای چیدمان کنند که کمترین فضای خالی باقی بماند و از ایجاد سایه بر روی پنل‌های دیگر جلوگیری شود. در پروژه‌های مسکونی، ابعاد کوچکتر (پنل‌های ۱۲۰ نیم‌سلولی) به دلیل انعطاف‌پذیری بیشتر در چیدمان، ارجحیت پیدا می‌کند.

۲. حمل و نقل و هزینه‌های لجستیک

پنل‌هایی با ابعاد بسیار بزرگ (به خصوص در سری‌های پرقدرت ۷۸ سلولی) نیازمند تجهیزات حمل و نقل خاص‌تر و فضای بارگیری بزرگ‌تری خواهند بود. به صورت مستقیم می‌تواند هزینه لجستیک و حمل پنل‌ها به سایت نصب (به ویژه در مناطق دوردست) را افزایش دهد.

۳. ایمنی و سهولت نصب در ارتفاع

کار با ماژول‌های بزرگ و سنگین در ارتفاعات (مانند سقف‌های صنعتی)، نیازمند نیروی کار بیشتر و رعایت پروتکل‌های ایمنی سخت‌گیرانه‌تری می‌شود. به همین دلیل، برخی شرکت‌ها ترجیح می‌دهند از پنل‌هایی با ابعاد کمی کوچکتر برای افزایش سرعت و ایمنی نصب استفاده کنند.

اجزای پنل و سهم آنها در وزن

یک پنل خورشیدی از لایه‌های مختلفی تشکیل شده که هر کدام سهمی در وزن پنل خورشیدی دارند. با یکدیگر آنها را مرور می کنیم:

• شیشه سکوریت (Tempered Glass): این لایه که وظیفه محافظت از سلول‌ها را بر عهده دارد، سنگین‌ترین جزء پنل است. ضخامت آن (معمولاً بین 2.8 تا 4 میلی‌متر) تأثیر مستقیمی بر وزن نهایی دارد.
• فریم آلومینیومی (Aluminum Frame): این قاب فلزی وظیفه ایجاد استحکام مکانیکی و تسهیل نصب را دارد. طراحی و ضخامت آن در وزن پنل مؤثر است.
• سلول‌های خورشیدی (Solar Cells): خود سلول‌ها که از ویفرهای سیلیکونی ساخته شده‌اند، بخش بسیار ناچیزی از وزن را تشکیل می‌دهند.
• لایه محافظ پشتی (Backsheet): این لایه پلیمری یا در برخی مدل‌های جدید، شیشهای (Glass-Glass)، از اجزای داخلی در برابر رطوبت و عوامل محیطی محافظت می‌کند.
•   جعبه اتصال (Junction Box): این جعبه پلاستیکی کوچک در پشت پنل قرار دارد و وزن زیادی هم ندارد.

استانداردهای بین المللی ابعاد و وزن پنل خورشیدی

وزن پنل تنها یک انتخاب تجاری نیست، بلکه تحت تأثیر استانداردهای جهانی قرار دارد:

• IEC 61215: استاندارد عملکرد مکانیکی و الکتریکی پنل ها
• IEC 61730: استاندارد ایمنی، شامل مقاومت در برابر بار باد و برف
• TÜV Certification: گواهی تست کیفیت و دواماین استانداردها تضمین می کنند که پنل می تواند تحت شرایط واقعی (باد شدید، بارش برف سنگین) وزن و فشار را تحمل کند.

چگونه وزن پنل خورشیدی را محاسبه کنیم؟

وزن کل سیستم وزن پنل خورشیدی را می توانید با فرمول ساده زیر بدست آورید:

وزن هر پنل × تعداد پنلها + وزن سازه (براکت و اتصالات)

نکات ایمنی و فنی قبل از نصب

با توجه به اینکه نصب پنل خورشیدی و راه اندازی آن، تخصصی است بهتر است از تیم حرفه ای و متخصص در این زمینه استفاده کنید. اما به طور کلی ما در ادامه این مطلب یکسری نکات ایمنی و فنی قبل از نصب را ارائه می کنیم:

1. بازدید سازه سقف توسط مهندس یا نصاب مجاز
2. محاسبه دقیق توزیع بار و انتخاب محل براکت‌ها
3. استفاده از تجهیزات ایمنی هنگام حمل پنل‌های سنگین
4. بررسی دیتاشیت هر مدل پنل برای آگاهی از وزن، ابعاد و بار مجاز باد/برف

مثال واقعی، سیستم 5 کیلووات

فرض کنید می‌خواهید سیستم 5 kW نصب کنید و هر پنل 20 کیلوگرم وزن دارد:

• تعداد پنل مورد نیاز حدود 15 عدد
• وزن کل پنل‌ها 300 kg
• وزن سازه 80 kg
• وزن کل سیستم 380 kg

نتیجه گیری

انتخاب پنل خورشیدی مناسب، تصمیمی فراتر از مقایسه وات و قیمت است. همانطور که دیدیم، وزن پنل یک پارامتر فنی است که مستقیماً بر ایمنی سازه، هزینه های نصب و پایداری بلندمدت سرمایه گذاری شما تأثیر می گذارد. با شناخت دقیق ابعاد، نوع سلول، اجزای تشکیل دهنده، استانداردها و نقاط نصب، می توانید انتخابی داشته باشید که هم از نظر فنی و هم اقتصادی بهینه باشد.
